永磁同步高效节能电机能效等级标准

作者:东元电机 发表时间:2015年08月28日 点击:次 本月浏览次数:
         一、范围
        本标准规定了异步起动三相永磁同步高效节能电机、电梯用永磁同步电动机以及变频驱动永磁同步高效电机(以下同称:永磁同步高效节能电机)能效等级、能效限定值、节能评价值和试验方法。
        本标准适用于1140V及以下的电压,50HZ三相交流电源供电,额定功率0.55kw~375kw,极数为2极、4极、6极、8极、10极、12极、和16极,单速封闭自扇冷式,连续工作制的永磁同步高效节能电机;1000V及以下的电压,变频电源供电,额定功率为0.55kw~110kw电梯用永磁同步高效电机,1000V及以下的电压,变频电源供电,额定功率为0.55kw~90kw变频驱动永磁同步高效节能电机。

        一、规范性引用文件
        下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
        GB755-2008旋转电机 定额和性能
        GB10068-2008 轴中心高为56mm及以上电机的机械振动的测量、评定及限值。
        GB10069.3-2008旋转电机噪声测定方法及限值 第3部分:噪声限值
        GB/T22669-2008 三相永磁同步电动机试验方法
        GB/T22670-2008变频器供电三相笼型感应电动机试验方法

        三、术语和定义
       (一)异步起动三相永磁同步高效节能电机:在某一频率和电压下利用起动绕组所产生的异步转矩起动的永磁同步电动机
       (二)变频驱动永磁高效节能电机:是一种采用变频装置驱动的永磁同步电动机。
       (三)永磁同步高效节能电机能效限定值:在标准规定测试条件下,允许电动机效率最低的标准值。
       (四)永磁同步高效节能电机目标能效限定值:在本标准实施一定年限后,允许永磁同步高效节能电机效率最低标准值。
       (五)永磁同步高效电机节能评价值:在标准规定测试条件下,满足节能要求的永磁同步高效电机应达到的最低标准值。

        四、技术要求
       (一)基本要求:永磁同步高效节能电机的性能、安全性能、防爆性能、噪声和振动要求应分别符合GB755-2008、GB10068-2008、GB10069.3-2008等相关标准。
       (二)永磁同步高效电机的能效等级
永磁同步高效电机能效等级分为3级,其中1级效率最高。各类永磁同步高效电机的能效等级在额定输出功率下的实测效率均应不低于表1、表2和表3的规定,其容差应符合GB755-2008第12章的规定。表中未列出额定功率值的永磁同步高效电机,其效率用线性插值法确定。
       (三)永磁同步高效电机能效限定值
        永磁同步高效电机能效限定值在额定输出功率下的实测效率均应不低于表1、表2和表3中2级的规定,其值在本标准实施之日5年后开始实施,并替代4.3中的永磁同步高效电机能效限定值。
       (四)永磁同步高效电机目标能效限定值
        永磁同步高效电机能效限定值在额定输出功率下的实测效率应不低于表1,表2和表3中2级的规定。

        五、试验方法
        异步起动三相永磁同步高效电机效率应按GB/T22669-2008中10.2.2的测量输入-输出功率的损耗分析法(B法)确定。
        电梯用永磁同步高效电机、变频驱动永磁同步高效电机的效率参照GB/T22670-2008中10.2.1直接法—输入输出法(A法)确定。

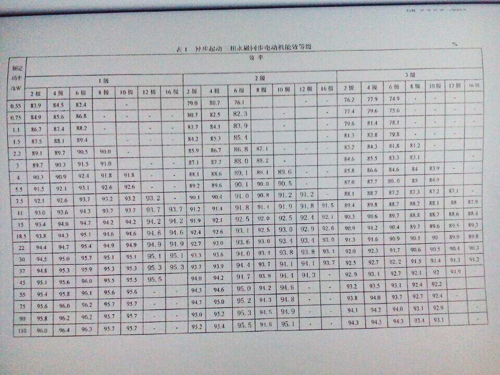

表1异步起动永磁同步电动机能效等级

表1异步起动永磁同步电动机能效等级

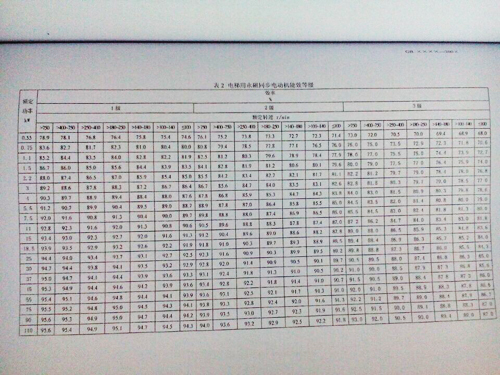

表2异步起动永磁同步电动机能效等级

表2异步起动永磁同步电动机能效等级

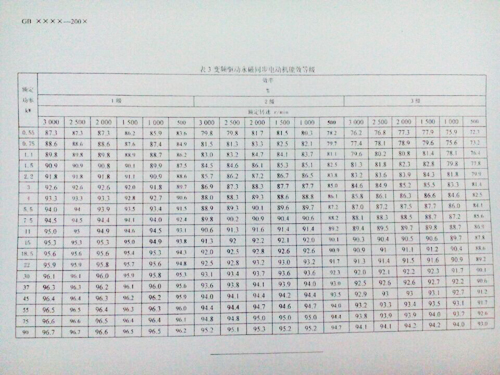

表3异步起动永磁同步电动机能效等级

表3异步起动永磁同步电动机能效等级
